Diverter Gate
دایورتر گیت

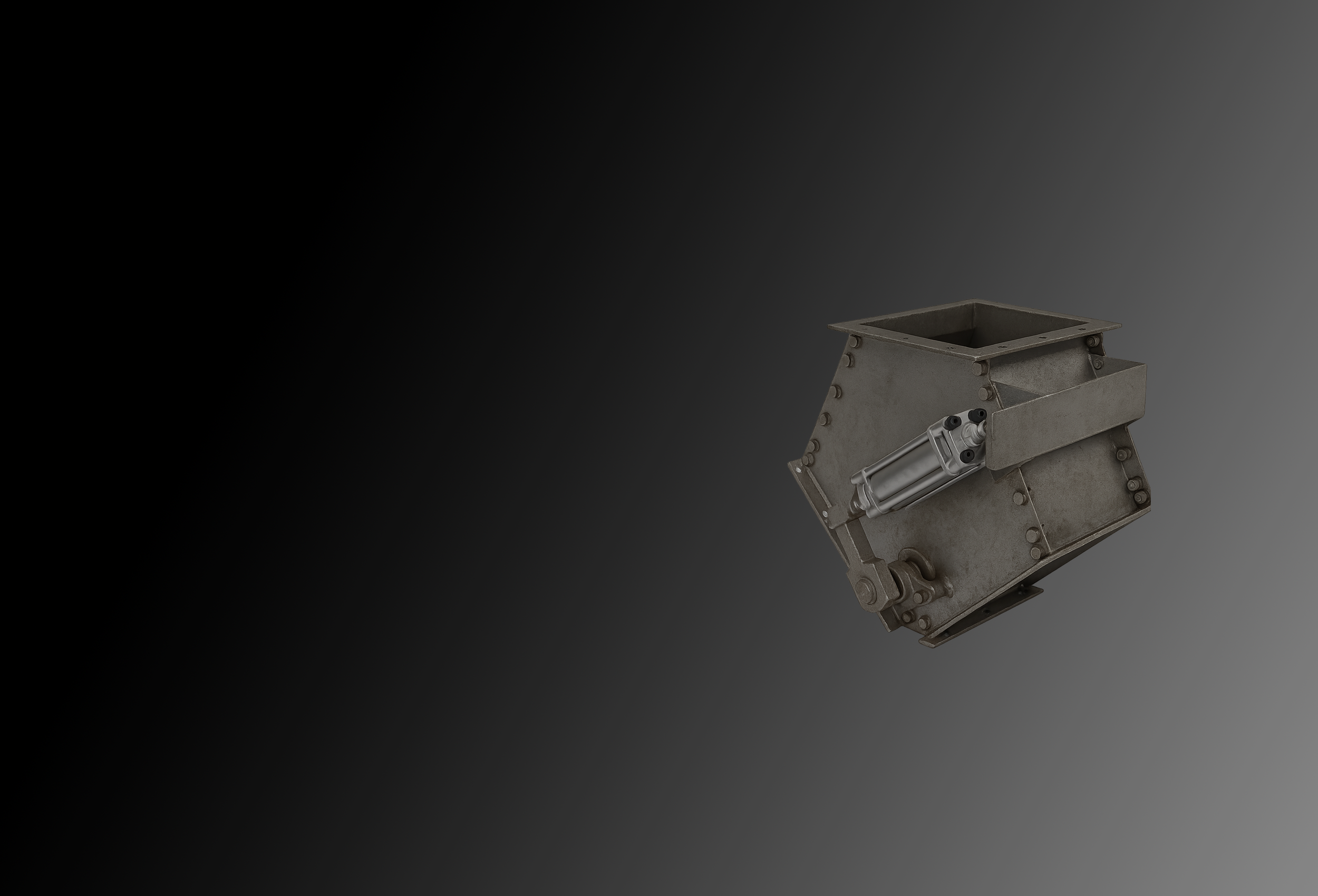

دایورتر گیت یک دریچه تغییر مسیر است که جریان مواد فلهای مانند پودر، گرانول یا دانهها را بین دو یا چند مسیر خروجی هدایت میکند. این تجهیز با بدنه مقاوم و تیغه ضدسایش، در انواع دستی، پنوماتیکی، الکتریکی یا هیدرولیکی قابل استفاده است.
مشخصات فنی
| نوع دریچه |
Diverter Gate (دریچه تغییر مسیر ) |
|---|---|
| کاربرد |
تغییر مسیر جریان مواد فلهای بین دو یا چند مسیر خروجی |
| نوع عملکرد |
دستی ، مکانیکی، پنوماتیکی یا هیدرولیکی |
| جنس بدنه |
فولاد کربنی ST37 / ST52 ، استنلس استیل یا Hardox |
| جنس تیغه ها ( فک ها ) |
فولاد ضد سایش Hardox 400/450 یا استنلس استیل 304 / 316 |
| نوع دایورتر |
دو طرفه ( Two-Way) یا چند طرفه (Multi-Way ) |
| زاویه انحراف تیغه |
معمولا 30تا 60 درجه |
| دمای کاری |
تا 80 ° C ( قابل افزایش با طراحی ویژه تا 250 ° C ) |
| فشار کاری |
تا 1 بار ( در کاربردهای پنوماتیک )، قابل افزایش برای خاص |
| سرعت تعویض مسیر |
5 تا 20 ثانیه بسته به نوع محرک |
| نوع محرک |
جک پنوماتیک ، موتور گیربکس ، یا سیلندر هیدرولیکی |
| آب بندی |
نوار آببندی لاستیکی، تفلون ( PTFE )، یا فلزی |
| موقعیت در حالت خطا ( Fail Position ) |
قابل تنظیم – باز ، بسته یا موقعیت میانی |
توضیحات تکمیلی
دایورتر گیت (Diverter Gate) یک دریچه کنترلی دو یا چندمسیره است که برای تغییر مسیر جریان مواد فلهای مانند پودر، گرانول یا دانهها بهکار میرود. این تجهیز با استفاده از تیغه داخلی مقاوم در برابر سایش، امکان هدایت مواد بین چند خط خروجی را فراهم میکند و بسته به نیاز میتواند با عملکرد دستی، پنوماتیکی، الکتریکی یا هیدرولیکی عمل کند. بدنه آن معمولاً از فولاد کربنی، استنلس استیل یا Hardox ساخته میشود و با نوارهای آببندی لاستیکی، تفلونی یا فلزی برای جلوگیری از نشت تجهیز میگردد. دایورتر گیتها در زوایای انحراف مختلف (۳۰ تا ۶۰ درجه) طراحی میشوند و قابلیت کار در شرایط دمایی و فشاری متنوع را دارند. سرعت تغییر مسیر آنها نیز بسته به نوع محرک بین ۵ تا ۲۰ ثانیه متغیر است و امکان تنظیم موقعیت در حالت خطا (Fail Position) بهصورت باز، بسته یا میانی وجود دارد.
- دریچه کنترلی دو مسیره که برای تغییر مسیر جریان مواد فلهای مانند پودر، گرانول یا دانه ها استفاده میشود.
- این دریچه مواد را بین دو یا چند خط خروجی هدایت کند. عملکرد آن میتواند دستی، پنوماتیکی یا الکترومکانیکی باشد.
